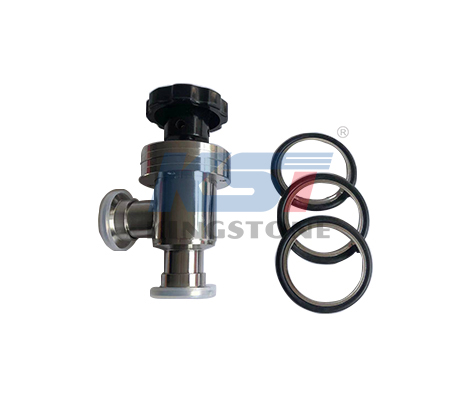

真空挡板阀适用范围
1.打开时阀板上的压差:≤1.2×105Pa任意方向;
2.阀体和阀座漏率:≤1.3×10-7Pa·L·s-1;
3.建议首次维修前循环次数:200000次;
4.阀体烘烤温度:≤150℃。
真空挡板阀安装位置
手动驱动:任意-气动驱动:任意;
电磁驱动:任意(波纹管密封);密封面朝向真空(氟胶圈密封)。
真空挡板阀电源
气动驱动:交流220V 50Hz,6W或直流24V,3W(特殊规格可定做);
电磁驱动:交流220V或230V 50Hz,起动功率800W、保持功率8W;
压缩空气(只适用于气动):0.4~0.7MPa;
阀门开启和关闭时间-气动驱动:≤1s;
电磁驱动:开启≤0.1s;关闭≤1s(氟胶圈密封)、关闭≤0.5s(波纹管密封)。
真空挡板阀阀门位置指示
手动驱动:带有启闭位置指示;
气动驱动:带有启闭位置指示开关(磁性开关);
电磁驱动:带有开启位置指示灯。
