手动球阀尺寸图
产品详情

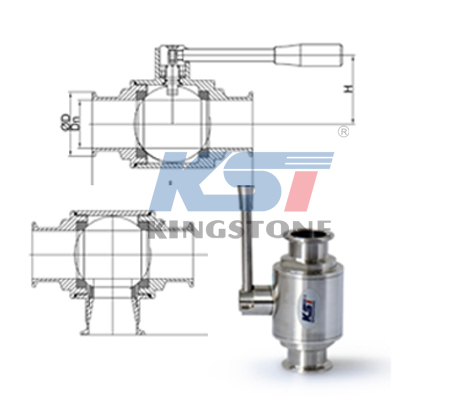

手动球阀尺寸图：
3A 直通                                                                                                                                                                                         No.KST-VQ005
SIZE Dn D L L1 H
3/4" 16.1 25.4 108 51 41
1" 22.4 50.5 112 56 48
1 1/4" 28.8 50.5 125 62.5 54
1 1/2" 34.8 50.5 135 72.5 59
2" 47.8 64 160 80 68
2 1/2" 59.5 77.5 178 89 78
3" 72.2 91 229 114.5 100
4" 97.6 119 255 134.5 125

气动球阀尺寸图：
INCH 直通                                                                                                                                                                                    No.KST-VQ006
SIZE Dn D D1 L H J H1 H2 M LxW
1/2" 9.7 12.7 25.4 95 41 126.5 224.5 183.5 86 158x71
3/4" 16.1 19.1 25.4 108 41 126.5 224.5 183.5 86 158x71
1" 22.4 25.4 50.5 112 48 126.5 224.5 193.5 86 158x71
1 1/4" 28.8 31.8 50.5 125 54 126.5 236.5 193.5 86 158x71
1 1/2" 35.1 38.1 50.5 135 59 164.5 272 232.5 86 158x71
2" 47.8 50.8 64 160 68 164.5 280 244.5 86 158x71
2 1/2" 59.5 63.5 77.5 178 78 184.5 348 270 113 190x81
3" 72.2 76.2 91 229 100 184.5 402 296 133 213x98.5
4" 97.6 101.6 119 255 125 233 442.5 327.5 166 259x108.5

卡箍式蝶式球阀：
\
DIN                                                                                                                                                                                                No.KST-VQ007
SIZE Dn D A H J K
DN15 15 34 72 86 126 8×8
DN20 19 34 72 86 126 8×8
DN25 25 50.5 72 90 126 8×8
DN32 31 50.5 80 92 126 8×8
DN40 37 50.5 84 104 133 10×10
DN50 49 64 98 113 144 10×10
DN65 66 91 120 131 160 11×11
DN80 81 106 140 144 220 11×11
DN100 100 119 164 161 284 14×14

卡箍式蝶式球阀：
\
3A SMS ISO DS                                                                                                                                                                          No.KST-VQ008
SIZE D A H J K
3/4” 25.4 72 86 126 8×8
1" 50.5 72 90 126 8×8
1 1/4" 50.5 80 92 126 8×8
1 1/2" 50.5 84 104 133 10×10
2" 64 98 113 144 10×10
2 1/2" 77.5 116 128 160 11×11
3" 91 132 138 220 11×11
3 1/2" 106 140 144 220 11×11
4" 119 164 161 284 14×14

焊接式蝶式球阀：
\
DIN                                                                                                                                                                                                No.KST-VQ009
SIZE D T A H J K
DN15 18 19 1.5 72 86 126 8×8
DN20 22 23 1.5 72 86 126 8×8
DN25 28 29 1.5 72 90 126 8×8
DN32 34 35 1.5 80 92 126 8×8
DN40 40 41 1.5 84 104 133 10×10
DN50 52 53 1.5 98 113 144 10×10
DN65 70 - 2 120 131 160 11×11
DN80 85 - 2 140 144 220 11×11
DN100 104 - 2 164 161 284 14×14

焊接式蝶式球阀：
\
3A SMS ISO DS                                                                                                                                                                          No.KST-VQ010
SIZE D A H J K
3/4” 19.1 72 86 126 8×8
1" 25.4 72 90 126 8×8
1 1/4" 31.8 80 92 126 8×8
1 1/2" 38.1 84 104 133 10×10
2" 50.8 98 113 144 10×10
2 1/2" 63.5 116 128 160 11×11
3" 76.2 132 138 220 11×11
3 1/2" 89 140 144 220 11×11
4" 101.6 164 161 284 14×14
