无论手动或者自动操作，都可以用到食品加工，制药和化工等工 业流体产品应用中。
卫生级快装蝶阀工作原理：

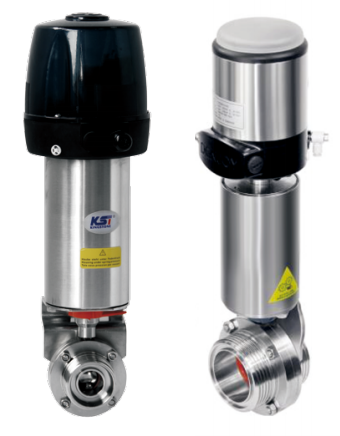

可以通过执行器自动操作也可用手柄手动操作。
手柄控制阀门“开”和“关闭”的位置，当然也可以调节到其他 间的位置。
执行器把活塞的轴向运动转换成90°旋转运动，传输给蝶阀。
卫生级快装蝶阀技术规格：
最大压力：10bar 1/2"-12",DN10-DN300,5bar(DN200/300) ；
最小压力：0.2bar p.abs ；
工作温度：-10℃+120℃（EPDM）。

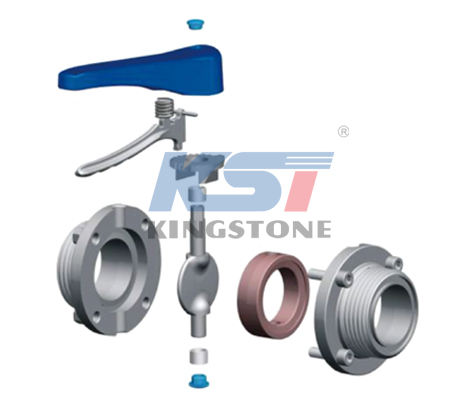

卫生级快装蝶阀设计和特点：
蝶板：AISI 316L/304（锻造）；
阀体：AISI 316L/304（锻造）；
垫圈和密封圈：EPDM根据FDA177.2600；
手柄：AISI 304/PP；
表面处理：≤0.8。
卫生级快装蝶阀应用：
简洁有活力的设计；
多位手柄：塑料=1/2"-4"，不锈钢=1/2"-6"；
拉杆手柄尺寸到DN25-1"至DN300-1/2"；
手动手柄和气动或电动执行器可互换；
PED97/23EC认证；
FDA.177.2600密封认证；
任何连接方式的阀体都可以进行更换。
卫生级快装蝶阀选项：
垫圈材质有NBR,MVQ(硅胶）或FPM（氟橡胶），它们都符合 FDA177.2600；
连接：焊接、卡箍、螺纹、单焊接单螺纹、法兰式、DIN、 SMS、RJT、ISO、IDF、3A；
手柄：二定位、三定位、四定位拉杆手柄、多位手柄、多位不锈 钢手柄；
执行器：不锈钢气动执行器、卧式气动执行器、电动执行器；
控制：位置传感器、C-TOP控制器、C-TOP控制器（AS-1）；
智能阀门定位器：电流信号4-20mA(0-20mA),电压信号0-5V；总 线协议DEVICENET。
卫生级快装蝶阀操作扭矩：
蝶板：AISI 316L/304（锻造）；
阀体：AISI 316L/304（锻造）；
垫圈和密封圈：EPDM根据FDA177.2600；
手柄：AISI 304/PP；
表面处理：≤0.8。
卫生级快装蝶阀应用：
简洁有活力的设计；
多位手柄：塑料=1/2"-4"，不锈钢=1/2"-6"；
拉杆手柄尺寸到DN25-1"至DN300-1/2"；
手动手柄和气动或电动执行器可互换；
PED97/23EC认证；
FDA.177.2600密封认证；
任何连接方式的阀体都可以进行更换。
卫生级快装蝶阀选项：
垫圈材质有NBR,MVQ(硅胶）或FPM（氟橡胶），它们都符合 FDA177.2600；
连接：焊接、卡箍、螺纹、单焊接单螺纹、法兰式、DIN、 SMS、RJT、ISO、IDF、3A；
手柄：二定位、三定位、四定位拉杆手柄、多位手柄、多位不锈 钢手柄；
执行器：不锈钢气动执行器、卧式气动执行器、电动执行器；
控制：位置传感器、C-TOP控制器、C-TOP控制器（AS-1）；
智能阀门定位器：电流信号4-20mA(0-20mA),电压信号0-5V；总 线协议DEVICENET。
卫生级快装蝶阀操作扭矩：
| 操作扭矩(nm) | 25-1" | 40-1/2" | 50-2 | 2 1/2" | 65 | 3" | 80 | 100-4" | 125 | 150 |
| 3 | 4 | 5 | 10 | 12 | 14 | 18 | 25 | 40 | 55 |
